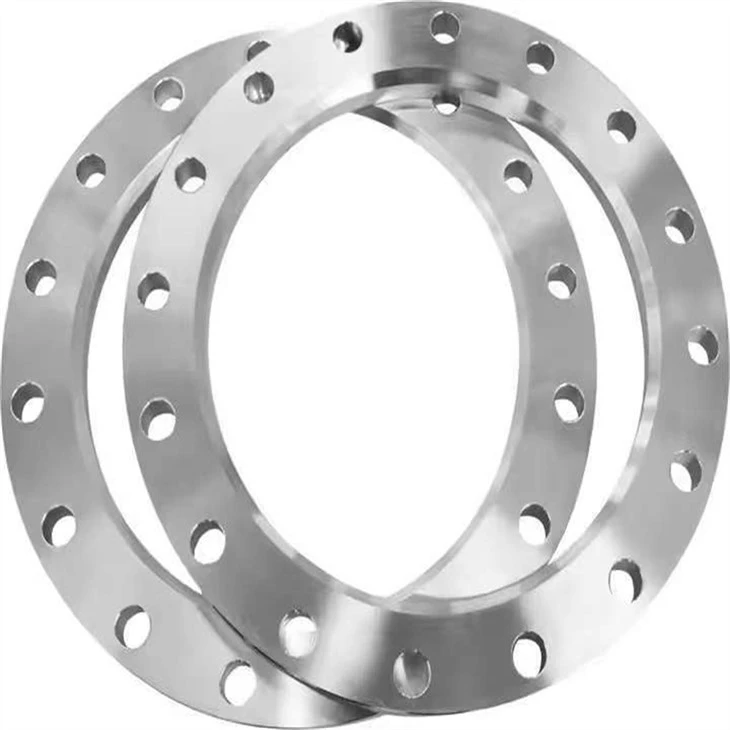

Flensa Pipa Baja
Ikhtisar Produk
Flensa Pipa Baja adalah komponen cincin yang ditempa atau dicor yang digunakan untuk menyambung bagian pipa, katup, dan peralatan dalam sistem perpipaan dengan tekanan{0}}yang memberikan sambungan tertutup untuk menampung cairan.
Spesifikasi Teknis
|
Kategori |
Parameter Teknis |
Spesifikasi |
|
Standar & Tipe |
Standar |
ASME B16.5 |
|
Tipe Flensa |
Leher Pengelasan (WN) |
|
|
Tipe Menghadapi |
Wajah Terangkat (RF) |
|
|
Peringkat Inti |
Ukuran Pipa Nominal (NPS) |
2" (DN50) |
|
Kelas Tekanan |
Kelas 300# |
|
|
Kelas Bahan |
ASTM A105 (Baja Karbon Tempa) |
|
|
Dimensi Struktural |
Diameter Luar (OD) |
165,0mm |
|
Ketebalan Total (C) |
22,3 mm |
|
|
Diameter Wajah Terangkat (R) |
92,1 mm |
|
|
Tinggi Wajah Diangkat |
1,6mm |
|
|
Diameter Hub di Dasar (X) |
84,0mm |
|
|
Diameter Hub pada Ujung Pengelasan (A) |
60,3 mm |
|
|
Diameter Lubang (B) |
52,5 mm (pencocokan Sch 40) |
|
|
Panjang Melalui Hub (Y) |
69,8mm |
|
|
Pengeboran & Baut |
Diameter Lingkaran Baut (BCD) |
127,0mm |
|
Jumlah Lubang Baut |
8 buah |
|
|
Diameter Lubang Baut |
19,0mm |
|
|
Ukuran Baut |
5/8" |
|
|
Permukaan Selesai |
Selesai Wajah Flange |
Ra 3,2 – 6,3 m |
Kontrol Kualitas & Sertifikasi
Kontrol Kualitas
Verifikasi Dimensi:Kaliper laser digunakan untuk memastikan ketebalan flensa dan dimensi BCD memenuhi batas toleransi ASME B16.5.
Deteksi Cacat Ultrasonik:Inspeksi UT diterapkan untuk mendeteksi cacat internal dan menghilangkan bagian dengan rongga bawah permukaan sebelum servis tekanan.
Analisis Bahan Kimia:Pengujian PMI memastikan setara karbon di bawah 0,47% untuk memastikan kemampuan las dan stabilitas struktural.
Pengujian Kekerasan Mekanis:Kekerasan Brinell tetap konsisten antara 137–187 HBW untuk-ketahanan terhadap keausan dan tekanan jangka panjang.
Pengukuran Kekasaran Permukaan:Profilometer Mitutoyo memverifikasi hasil akhir Ra 3,2–6,3 μm untuk dudukan gasket.
Validasi Tekanan Hidrostatis:Uji tekanan sampel hingga 1,5 kali kelas terukur memverifikasi kepatuhan retensi tekanan.
Kepatuhan & Sertifikasi
|
Sertifikat/Peraturan |
Validitas Pembuktian untuk Flange Pipa Baja |
|
ISO 9001:2015 |
Sistem mutu dengan ketertelusuran penuh di seluruh produksi. |
|
PED 2014/68/UE |
Persetujuan pasar peralatan tekanan UE. |
|
Pendaftaran CRN |
Persetujuan kepatuhan perpipaan tekanan Kanada. |
|
EN 10204 (Tipe 3.1 / 3.2) |
Laporan pengujian bahan yang dapat dilacak (MTR) per pengiriman. |
|
Audit Lloyd / TÜV |
Verifikasi kepatuhan manufaktur{0}}pihak ketiga. |
Kemampuan Manufaktur
Bengkel Penempaan
Mesin press hidrolik dan ring rolling mill seberat 8.000 ton dan 4.000 ton digunakan untuk mengontrol aliran butiran material selama pembentukan.
Toko Mesin CNC
Mesin bubut menara vertikal CNC multi-sumbu dan pusat pemesinan gantri menjalankan toleransi geometrik yang ditentukan.
Fasilitas Perlakuan Panas
Tungku dan tangki pendinginan yang dapat diprogram beroperasi dengan kontrol suhu loop tertutup selama siklus perlakuan panas.
Rekayasa Kustom & OEM
Kustomisasi Cetak Biru:Gambar DWG atau PDF klien diubah menjadi instruksi pemesinan untuk produksi.
Perputaran Gambar Cepat:Tim teknik memberikan konfirmasi gambar dalam waktu 24 jam.
Pelapis Permukaan Khusus:Garis akhir menggunakan cat hitam-anti karat, lapisan pelindung kuning, atau opsi galvanisasi-panas.
Profil Membosankan yang Disesuaikan:Pemesinan CNC mengakomodasi taper hub yang dibuat khusus dan bevel las bagian dalam yang sesuai dengan-jadwal pipa non-standar.
Konfigurasi Menghadapi Alternatif:Tim teknisi memprogram profil sambungan-lidah-dan-alur atau cincin-yang tidak standar sesuai spesifikasi teknis pelanggan.
Aplikasi Industri
|
Sektor Aplikasi |
Penggunaan Khas |
Manfaat Operasional |
|
Pipa Minyak & Gas |
Menghubungkan-jalur transmisi bertekanan tinggi dan katup isolasi. |
Mengurangi risiko kebocoran pada tekanan siklik dan tekanan pipa. |
|
Pengolahan Kimia |
Menggabungkan reaktor dengan-sistem perpipaan tahan korosi. |
Stabilitas material di bawah paparan bahan kimia dan suhu tinggi. |
|
Pembangkit Listrik |
Menghubungkan-saluran uap bertekanan tinggi ke sistem saluran masuk turbin. |
Mempertahankan integritas penyegelan di bawah siklus ekspansi termal. |
|
Pengolahan Air |
Digunakan di saluran air kota dan stasiun pemompaan/perpipaan. |
Memastikan penyegelan yang stabil dalam kondisi-aliran tinggi yang berkelanjutan. |
|
Kelautan & Lepas Pantai |
Menghubungkan sistem ballast dan modul perpipaan proses lepas pantai. |
Berperforma andal dalam air asin yang korosif dan-getaran yang disebabkan oleh gelombang. |
Pengemasan & Logistik
Penutup Kotak Kayu Lapis
Peti kayu lapis bersertifikat ISPM-15 digunakan untuk mengurangi kerusakan mekanis selama transportasi laut.
Pelindung Wajah Flange
Cakram plastik atau karton tebal dipasang pada permukaan penyegel untuk melindungi permukaan mesin.
Film Penghalang VCI
Pembungkus plastik Volatile Corrosion Inhibitor menyegel komponen untuk menghambat oksidasi selama pengiriman melalui laut.
Pelabuhan-Kontainerisasi Agnostik
Tim logistik mengamankan palet untuk pemuatan kontainer angkutan laut standar berukuran 20 kaki atau 40 kaki.
Pertanyaan Umum
T: Apakah Anda menerima pesanan-bahan campuran untuk produksi karbon dan baja tahan karat?
J: Ya, ruang produksi terpisah mengelola jalur karbon dan baja tahan karat untuk mencegah-kontaminasi silang selama produksi.
T: Bisakah Anda membuat lubang baut khusus jika katup kami yang ada memiliki kesejajaran yang tidak{0}}standar?
J: Ya, rig pengeboran multi-spindel kami dapat diprogram ulang agar sesuai dengan diameter lingkaran pitch khusus per dimensi klien.
T: Bagaimana Anda melindungi permukaan penyegel mesin dari karat selama penyimpanan luar ruangan dalam waktu lama?
J: Kami menerapkan minyak khusus-pencegah karat atau lapisan plastik yang dapat dikupas untuk melindungi permukaan mesin sebelum dikemas.
T: Apakah cetakan tempa Anda dikelola sendiri-atau apakah Anda melakukan outsourcing untuk memodifikasi alat?
J: Fasilitas kami memiliki-bengkel perkakas internal untuk merancang, mengerjakan, dan merawat cetakan tempa.
T: Dapatkah Anda memberikan sertifikat EN 10204 Tipe 3.2 standar Eropa melalui inspektur independen?
J: Ya, kami rutin berkoordinasi dengan{0}}inspektur pihak ketiga seperti SGS atau BV untuk menyaksikan pengujian sertifikasi 3.2.
T: Berapa waktu tunggu tipikal untuk pesanan kontainer standar untuk komponen-komponen ini?
J: Produksi biasanya berlangsung selama 30 hingga 45 hari, tergantung pada ketersediaan bahan dan penjadwalan bengkel tempa saat ini.
T: Apakah Anda mengakomodasi permintaan penandaan tertentu, seperti menambahkan nomor komponen internal pada pelek?
J: Ya, sistem pengetsaan laser otomatis kami dapat menyertakan nomor suku cadang khusus di samping persyaratan kode standar.
T: Bisakah tim logistik Anda menangani pengiriman massal-pengiriman massal untuk pesanan yang melebihi batas berat kontainer standar?
J: Ya, kami menyediakan peti bertulang yang cocok untuk-penanganan kargo curah di kapal angkutan industri khusus.
T: Pilihan asal bahan baku apa yang tersedia untuk billet baja yang digunakan dalam produksi?
J: Kami mengambil baja mentah dari pabrik domestik atau internasional yang disetujui, bergantung pada-batasan pengadaan spesifik proyek.
